法蘭，又稱法蘭盤，是管子與管子之間相互連接的零件，用于管端之間的連接。法蘭上有螺絲孔，通過螺栓使兩個法蘭盤連接在一起，兩個法蘭盤之間用法蘭墊密封。法蘭連接是管道施工的重要連接方式，法蘭連接使用方便，可靈活安裝和拆卸，而且能夠承受較大的壓力。法蘭連接在工業管道中使用廣泛。

法蘭，根據與管道的連接方式，一般可分為平焊法蘭、對焊法蘭、絲扣法蘭等。同一公稱通徑的法蘭，在不同壓力標準下的螺絲孔中心距離、螺絲孔直徑、螺絲孔數量、密封面寬度、密封面高度、法蘭厚度、法蘭外徑等可能存在不同。

活套法蘭，又稱松套法蘭，是將一個活套環（又稱松套環）焊接在管端上作為密封面，而帶螺栓孔的法蘭則套在管端上，并可以自由的活動，該法蘭的作用是將活套環與另一邊的法蘭或活套環壓緊。活套法蘭可以不與另一端的法蘭上的螺栓孔對齊，這樣可以實現靈活安裝的目的。

活套法蘭，根據密封面可以分為突面平焊活套法蘭（RF）、凹凸面平焊活套法蘭（MF）、榫槽面平焊活套法蘭（TG）和O形圈面平焊活套法蘭（OSG），其中，突面平焊活套法蘭（RF）為常用。

產品參數

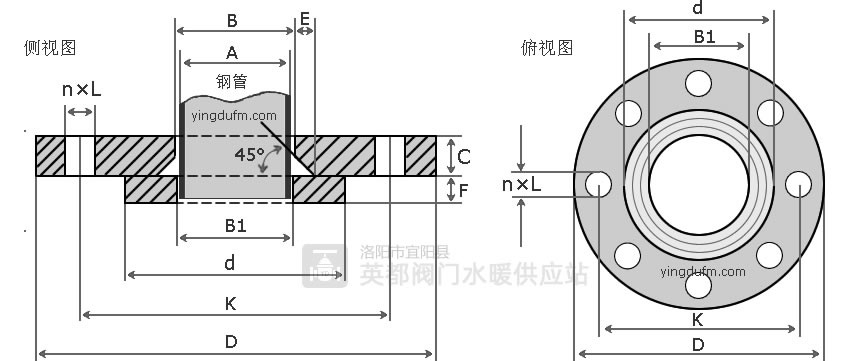

活套法蘭型號尺寸圖

PN10活套法蘭型號尺寸

注：數據來源于《GB/T 9121-2010 平焊環板式松套鋼制管法蘭》。系列1和系列表示兩種不同規格的鋼管，系列1常見為鍍鋅鋼管，系列2常見為無縫鋼管。

PN16活套法蘭型號尺寸

注：數據來源于《GB/T 9121-2010 平焊環板式松套鋼制管法蘭》。系列1和系列表示兩種不同規格的鋼管，系列1常見為鍍鋅鋼管，系列2常見為無縫鋼管。

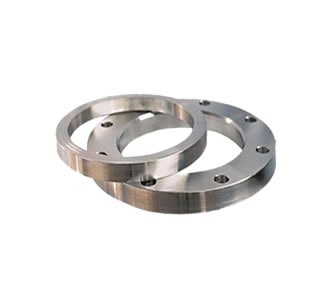

產品實物拍攝
